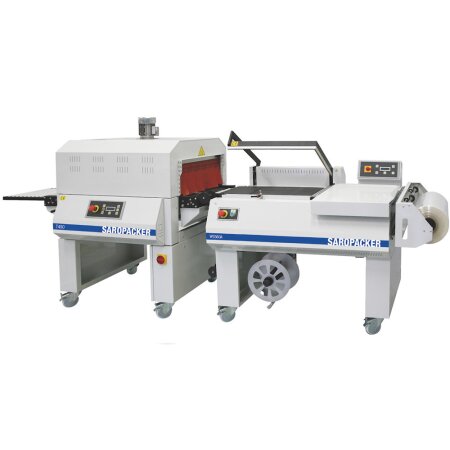

SAROPACKER WS560A halbautomatische Winkelschweissmaschine mit Schrumpftunnel

Bestehend aus:

- SAROPACKER WS560A halbautomatische Winkelschweissmaschine

- MY190010 Fusspedal für Startimpuls zu Saropacker S560NA/WS560A/WS870A

- ZT010054 SAROPACKER Tunnel T450 mit Einfachkammer, 380V 3PH

- Vormontieren der Maschine auf Rädern

Optional:

Montage, Inbetriebnahme und Schulung (Die Höhe dieser Position ist abhängig vom Aufstellungsort, für ein genaues Angebot kontaktiere gerne unseren Kundenservice)

Funktionsweise Winkelschweissmaschine:
Die Maschine arbeitet mit einer Halbschlauchfolie. Das Packgut wird über einen Einschubtisch zwischen die zwei Folienlagen eingeschoben und mit der Folie unter
den Schweissrahmen in den Schweissbereich geführt. Beim Verschliessen des Schweiss- rahmens wird dann der automatische Vorgang ausgelöst. Der Schweissrahmen schliesst sich auf Knopfdruck oder im taktenden Rhythmus. Die Folie wird verschweisst und getrennt. Danach öffnet sich der Schweissrahmen automatisch und die fertige Packung wird über das Transportband abtransportiert. Das Bedienpersonal kann sich während dieser Zeit bereits dem Positionieren des neuen Packgutes zuwenden.

Technische Merkmale:
· Automatischer Schweisszeitregler
· Digitales Display mit 10 speicherbaren Programmen
· Automatischer Stückzähler
· Manuelle oder automatische Bedienung
· einstellbare, verzögerte Schweissrahmenöffnung
· Restfolienaufwickler
· Integrierter Rollenträger
· Geschlossenes System zur Schweissrahmenkühlung
· Visualisierung des Kühlmittel - Füllstandes
· Teflonbeschichtetes Schweissband
· Patentierte Schweissrahmen-Sicherheitsabschaltung
· Führung des Schweissbandes durch verschleissfeste Fiberglas-Isolierleisten
· Transportbandhöhe stufenlos verstellbar
· Stabiler Unterbau
· Kombinierbar mit einem Schrumpftunnel SAROPACKER T450

Technische Daten:
Stromversorgung: 230 V
Steckertyp: Typ 23 oder Typ 25
Max. Heizleistung: 2.5 kW
Schweissrahmenformat: 560 x 430 mm
Max. Produktehöhe: 230 mm
Max. Grösse der Folienrolle: D 300 x 600 mm
Grösse der Maschine
(Schweissrahmen geschlossen): 2010 x 790 x 1050 mm
Gewicht der Maschine: 180 kg
Verpackungsmaterial: SAROFILM Polyolefinfolien als Halbschlauch
Je nach Gebäudeinstallation empfehlen wir Ihnen, Ihr Netz mit einem 1-poligen
Leistungsschutzschalter der Klasse C auszustatten.

Funktionsweise Tunnel :
Das bereits mit Folie umhüllte Produkt wird von der vorangestellten Maschine an das Stabkettentransportband des Tunnels weiter geleitet. Im Tunnelinnern wird dann durch die erzeugte Wärme die Folie optimal um das Produkt geschrumpft. Das Produkt wird nach dem Schrumpfvorgang auf ein Auslaufrollengang geschoben um dort abkühlen zu können.

Technische Merkmale:
· Flextron® Steuerung bestehend aus:
· Alpha-numerisches, hintergrundbeleuchtetes LCD Display
· 16Bit Mikroprozessor-Karte
· Festkörper-Relais
· modulares Leistungsteil, vom Bedienfeld getrennt und mit Fernschaltern ausgestattet
· Ausschaltautomatik des Tunnels
· Ablenkplatten zur Regulierung der Luftströmung, im Eingang wie auch im Auslauf des Tunnels
· Transportband des Tunnels mit silikonbeschichteten wahlweise rotierenden oder feststehenden Rollen
· Auf bremsbaren Laufrollen für einfaches Positionieren und Verschieben
· Niedriger Energieverbrauch
· Maschinenausführung in Übereinstimmung mit der EG-Richtlinie Maschinen 2006/42/EG (CE-Zeichen)
Dieses System erlaubt eine einfache und genaue Kontrolle aller laufenden Operationen wie:
· Regulierung der Transportbandgeschwindigkeit durch Mikroprozessor
· Regulierung der Schrumpftemperatur durch Mikroprozessor
· Möglichkeit bis zu 6 verschiedenen Arbeitszyklen zu speichern

Technische Daten:
Stromversorgung: 380 - 415 3PH - PE, 50 / 60 Hz.
Elektrische Leistung: 8000 W
Maximale Gebindehöhe: 230 mm
Bandgeschwindigkeit: 2.8 - 18.80 m/min
Abmessungen Maschine L x B x H: 1310 x 835 x 1440 mm
1420 x 960 x 1540 mm (verpackt)
Gewicht: netto 187 kg / brutto 223 kg
Arbeitstemperatur: von + 8°C bis + 40°
